Struja koja prolazi kroz ljudsko telo može izazvati ozbiljne posledice čak i pri relativno malim jačinama. Zato FID sklopka u razvodnoj tabli stana služi kao važna zaštita ljudi od strujnog udara. Kada znate koju vrstu imate i kako se ponaša, lakše ćete prepoznati da li je vašoj instalaciji potrebna stručna provera ili prepravka.
Ključne tačke
- ✓FID sklopka isključuje napajanje kada registruje razliku između odlazne i povratne struje.
- ✓Za dodatnu zaštitu ljudi najčešće se koristi osetljivost od 30 mA.
- ✓Za savremena domaćinstva tip A je često prikladniji od tipa AC.
- ✓FID sklopka ne zamenjuje automatske osigurače i pravilno uzemljenje.
- ✓Ugradnju i ispitivanje treba da obavi kvalifikovani električar.
- ✓Taster TEST treba koristiti prema uputstvu proizvođača, a funkcionalnost sklopke proveravati redovno.

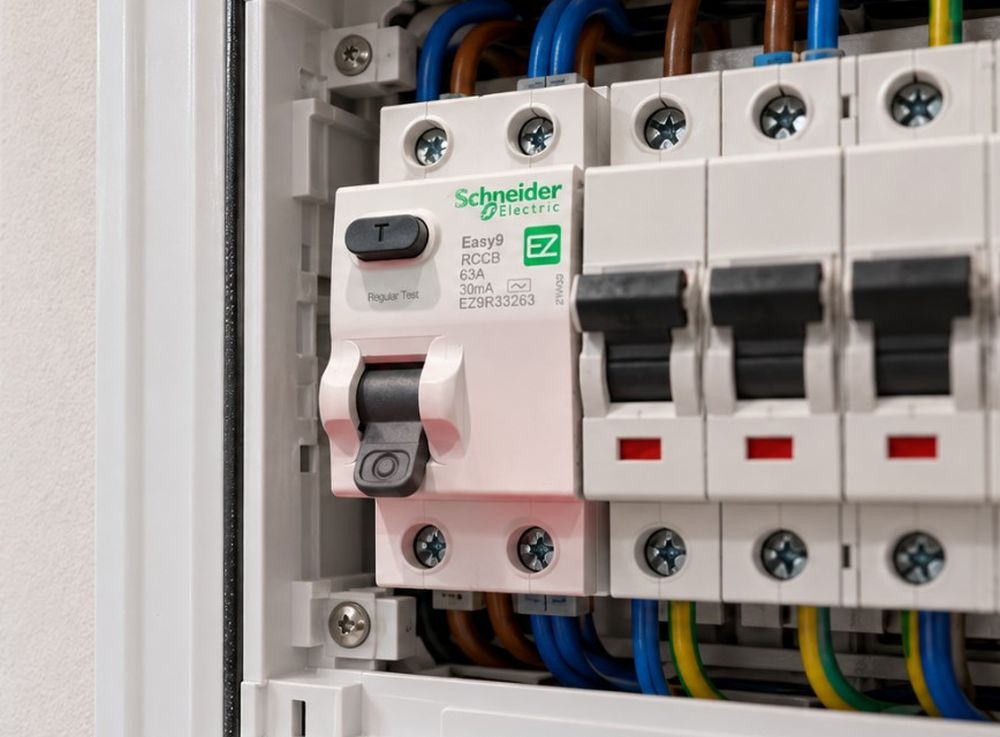

FID sklopka u stanu – kako radi i zašto reaguje brže od osigurača
Princip je jednostavniji nego što zvuči. Sklopka neprestano poredi struju koja kroz fazu odlazi ka potrošaču i struju koja se kroz nulu vraća nazad.
Dok su te dve vrednosti jednake, nema diferencijalne struje koja bi izazvala isključenje. Ako deo struje „pobegne” kroz oštećenu izolaciju, kućište bojlera ili, u najgorem slučaju, kroz vaše telo, pojavljuje se razlika.
FID sklopka registruje tu razliku i isključuje napajanje kada se ispune uslovi za njeno aktiviranje. Vreme reagovanja zavisi od vrste sklopke, jačine diferencijalne struje i karakteristika uređaja.
Razlika između FID sklopke i automatskog osigurača
Automatski osigurač reaguje na preopterećenje i kratak spoj, dakle štiti strujno kolo od prekomerne struje. FID reaguje na diferencijalnu struju, odnosno struju curenja, i pruža dodatnu zaštitu od strujnog udara.
Ova dva uređaja rade zajedno u istoj tabli i nijedan ne može u potpunosti da zameni drugi.

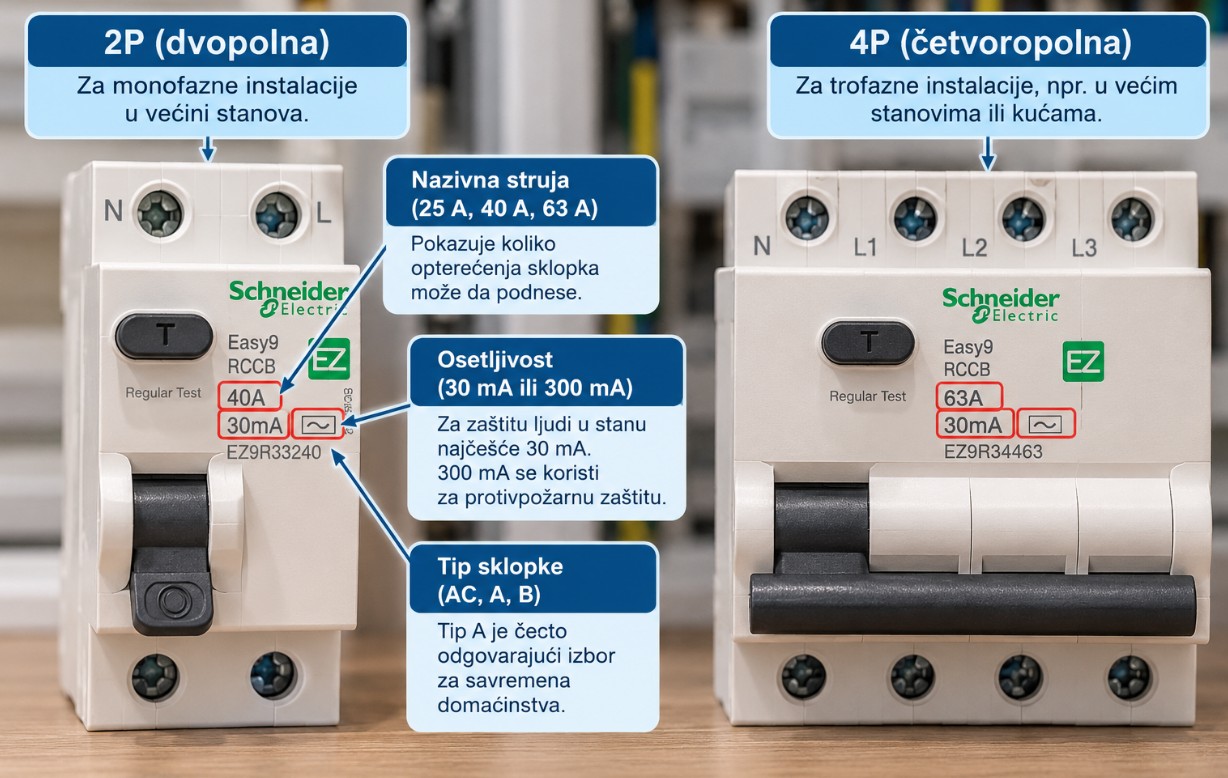

FID sklopka za stan – koje oznake su zaista važne
Na samoj sklopki videćete nekoliko oznaka koje na prvi pogled deluju zbunjujuće. U praksi su za izbor važne osetljivost, broj polova, nazivna struja i tip diferencijalne zaštite.
Osetljivost: 30 mA ili 300 mA
Za dodatnu zaštitu ljudi u stambenom prostoru najčešće se koristi sklopka sa nazivnom diferencijalnom strujom od 30 mA.
Vrednost od 300 mA može se koristiti za određene namene protivpožarne zaštite, u skladu sa projektom električne instalacije.
Važno je razumeti da sklopka od 300 mA nije odgovarajuća zamena za dodatnu zaštitu od 30 mA tamo gde je ona potrebna. To što u razvodnoj tabli postoji FID uređaj ne znači automatski da je zaštita pravilno izvedena.
Broj polova: 2P ili 4P
Kod monofaznih instalacija najčešće se koristi dvopolna (2P) sklopka, dok se kod trofaznih instalacija primenjuju odgovarajuće četvoropolne (4P) sklopke.
Prilikom kupovine stana korisno je proveriti tip priključka, stanje razvodne table i dokumentaciju električne instalacije.
Ovo je posebno značajno kada upoređujete prednosti i mane kupovine stana u novogradnji, jer stanje instalacija i kvalitet izvedenih radova mogu uticati na buduće troškove i bezbednost stanovanja.
Nazivna struja i tip sklopke
Nazivna struja, poput 25 A, 40 A ili 63 A, predstavlja vrednost struje za koju je uređaj predviđen. Kod stambenih instalacija često se sreće sklopka od 40 A, ali njen izbor zavisi od priključka, zaštitnih uređaja i konfiguracije razvodne table.
Tip sklopke je takođe veoma važan.
- ●Tip AC – reaguje na sinusoidnu naizmeničnu diferencijalnu struju.
- ●Tip A – reaguje i na pulsirajuću jednosmernu diferencijalnu struju, koja može nastati kod uređaja sa elektronskim komponentama.
- ●Tip B – namenjen je i detekciji određenih oblika glatke jednosmerne diferencijalne struje, što može biti važno kod pojedinih punjača električnih vozila i drugih specifičnih sistema.
Za savremena domaćinstva tip A je često prikladniji izbor od tipa AC, dok posebni potrošači mogu zahtevati drugačije rešenje.
Ako niste sigurni šta je ugrađeno u vašu tablu, najsigurnije je da instalaciju pogleda stručnjak, na primer volt električar Beograd, pre nego što menjate bilo šta.

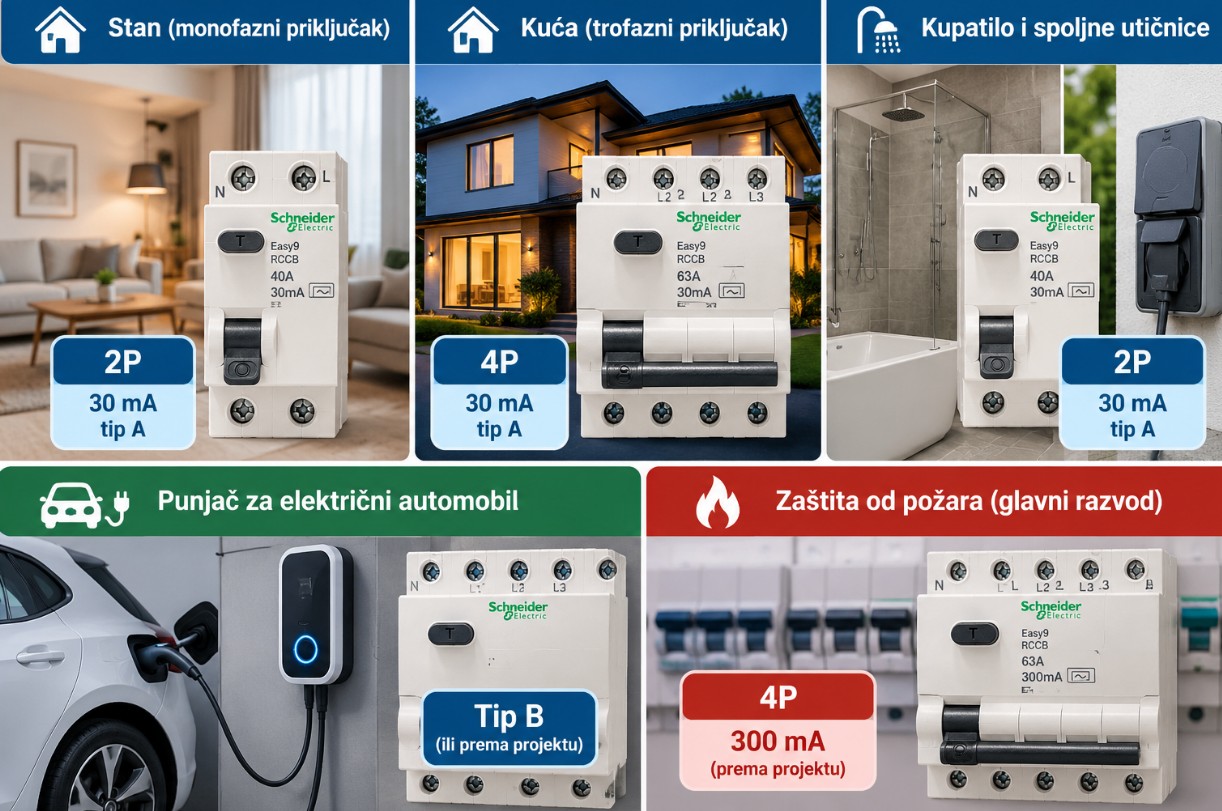

FID sklopka prema vrsti prostora – brzi pregled
Ne traži svaki prostor istu konfiguraciju zaštite. Tabela prikazuje tipične primere, ali konačan izbor uređaja mora biti usklađen sa karakteristikama instalacije i važećim tehničkim zahtevima.
| Prostor ili situacija | Tipično rešenje | Na šta obratiti pažnju |
|---|---|---|
| Manji stan, monofazni priključak | 2P, 30 mA, tip A | Nazivna struja bira se prema instalaciji i zaštitnim uređajima. |
| Veći stan ili kuća sa trofaznim priključkom | 4P, 30 mA, tip A ili drugo projektovano rešenje | Podela na više zaštićenih grupa može smanjiti neželjena isključenja. |
| Kupatilo i određena spoljna strujna kola | Dodatna zaštita do 30 mA | Primenjuju se posebni zahtevi i propisani izuzeci. |
| Punjač za električni automobil | Tip B ili odgovarajući tip A uz detekciju DC curenja, gde je dozvoljeno | Pratiti zahteve proizvođača i projekat instalacije. |
| Zaštita od požara na glavnom razvodu | Npr. 300 mA, prema projektu | Ne zamenjuje dodatnu zaštitu ljudi od 30 mA. |
Napomena: Navedene konfiguracije su informativne. Električar određuje odgovarajuću zaštitu na osnovu merenja i karakteristika konkretne instalacije.
FID sklopka u kupatilu i vlažnim prostorijama
Kupatilo je mesto gde se voda, metal i električne instalacije nalaze u neposrednoj blizini. Zato su zahtevi za električnu zaštitu u ovim prostorijama posebno važni.
Standard SRPS HD 60364-7-701:2025 uređuje električne instalacije na lokacijama sa kadom ili tušem. Za odgovarajuća strujna kola zahteva se dodatna diferencijalna zaštita nazivnom strujom koja ne prelazi 30 mA, uz definisane izuzetke.
Kada vlaga izaziva isključivanje
Ako vam FID izbacuje posle tuširanja, mogući uzroci su kondenzacija, oštećena izolacija, prodor vode u električnu opremu ili kvar na grejaču bojlera.
Vlaga ne utiče samo na instalaciju, već i na stolariju. Zato se prilikom opremanja kupatila pažljivo biraju i vrata za kupatilo otporna na vlagu, posebno u prostorijama sa slabijom ventilacijom.
Kod električne instalacije rešenje nije uklanjanje FID sklopke, već pronalaženje i otklanjanje uzroka curenja struje.
Bezbednosna napomena: Ako FID često isključuje struju ili sumnjate na vlagu u električnoj instalaciji, nemojte ga zaobilaziti, blokirati niti uporno ponovo uključivati. Prestanite da koristite sumnjivi uređaj i obratite se kvalifikovanom električaru.

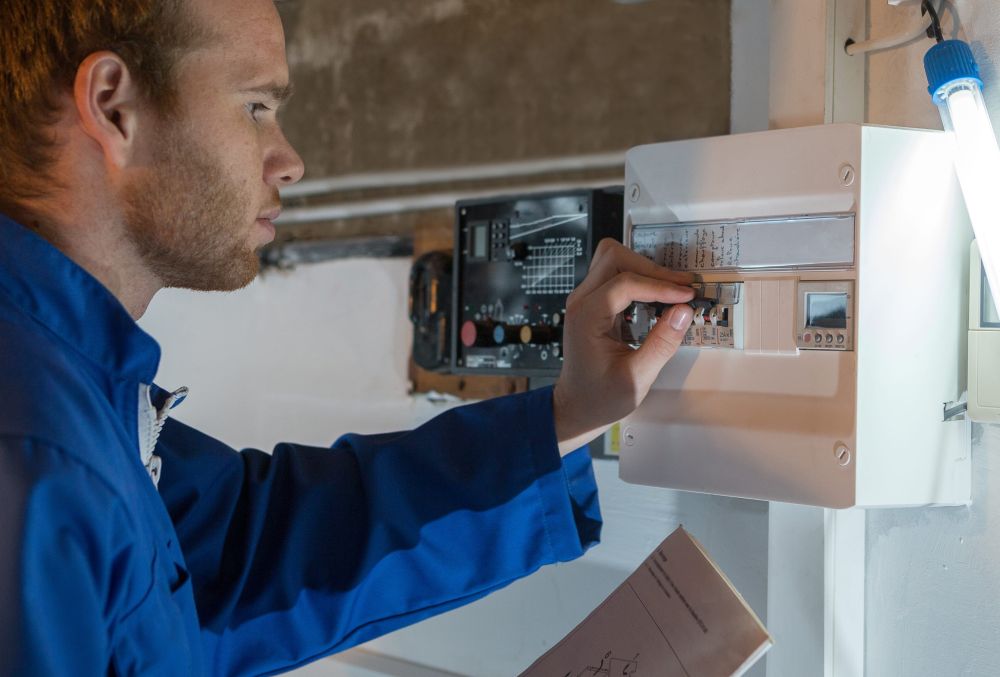

FID sklopka – ko sme da je ugradi i šta treba da dobijete?
Ugradnja FID sklopke nije samo postavljanje uređaja u razvodnu tablu. Neophodno je pravilno povezivanje faznih i neutralnih provodnika, odgovarajuća zaštita strujnih kola i provera sistema uzemljenja.
Nule različitih zaštićenih grupa ne smeju se nepravilno povezivati, dok stare instalacije sa zajedničkim neutralnim i zaštitnim provodnikom mogu zahtevati ozbiljniju prepravku.
Zato ugradnju treba prepustiti kvalifikovanom električaru.

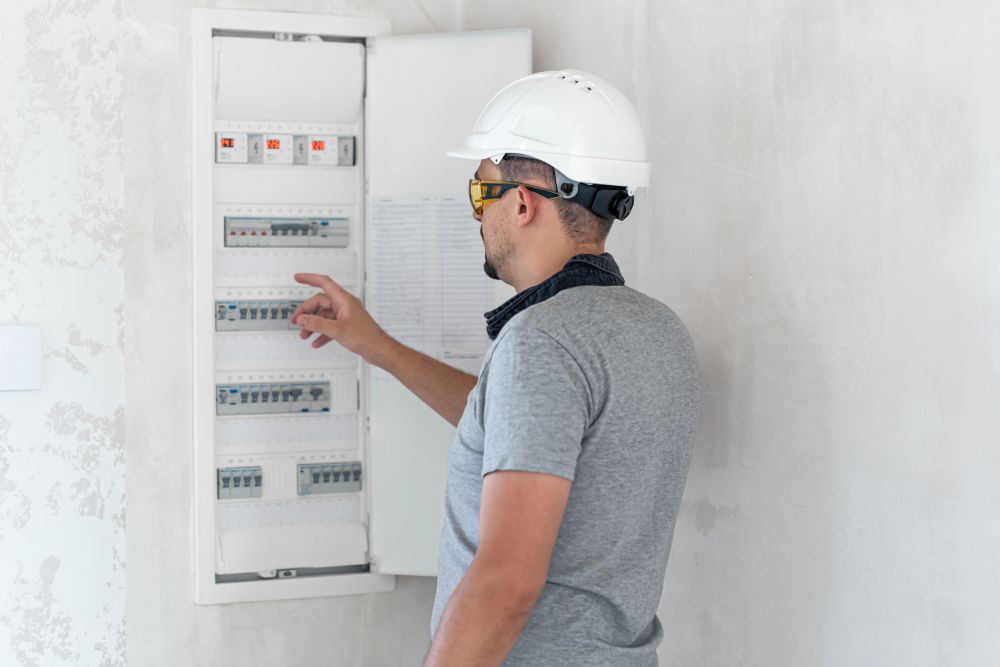

Šta električar treba da proveri?
- ✓Tip električne instalacije i stanje uzemljenja.
- ✓Priključak, postojeće osigurače i raspored strujnih kola.
- ✓Odgovarajući tip, nazivnu struju i osetljivost FID sklopke.
- ✓Ispravnost povezivanja i stanje izolacije.
- ✓Vreme i struju okidanja odgovarajućim instrumentom.
- ✓Način korišćenja tastera TEST i potrebu za periodičnom proverom.
Nakon završetka radova zatražite objašnjenje šta je ugrađeno, rezultate odgovarajućih ispitivanja i dokumentaciju o izvedenim radovima, kada je primenljivo.
Najčešća pitanja o FID sklopki
Zašto mi FID izbacuje kad uključim veš mašinu?
Mogući uzroci su oštećen grejač, vlaga, kvar na električnim komponentama ili problem u instalaciji. Isključite veš mašinu iz upotrebe i pozovite kvalifikovanog električara ili servisera. Nemojte ponavljati uključivanje uređaja dok se kvar ne utvrdi.
Mogu li da stavim FID samo za kupatilo, a ne za ceo stan?
Moguće je zaštititi pojedinačno strujno kolo posebnom FID sklopkom ili kombinovanim zaštitnim uređajem (RCBO). Međutim, električar treba da proveri koja druga strujna kola zahtevaju dodatnu zaštitu i da predloži odgovarajuću raspodelu uređaja u tabli.
Da li mi treba FID ako imam staru instalaciju sa dve žice?
Dodatna diferencijalna zaštita može biti korisna, ali sama FID sklopka ne rešava nedostatak zaštitnog provodnika. Kod starih instalacija neophodno je utvrditi sistem uzemljenja i način povezivanja, a ponekad je potrebna i rekonstrukcija instalacije.

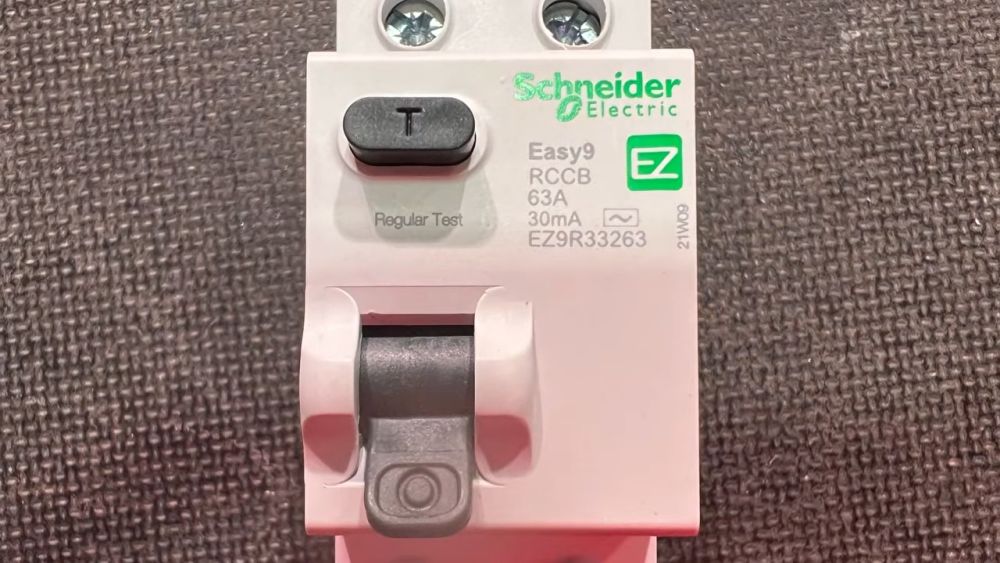

Kako da znam da je moja FID sklopka neispravna?
Taster TEST služi za osnovnu funkcionalnu proveru. Ako sklopka ne isključi napajanje kada se pritisne TEST, obratite se električaru. Čak i kada test uspe, to ne potvrđuje sve zaštitne karakteristike uređaja, zbog čega su potrebna i stručna instrumentalna ispitivanja.
Koliko često treba proveravati FID sklopku?
Pridržavajte se uputstva proizvođača i preporuka električara. Mnogi vlasnici koriste mesečnu proveru tasterom TEST kao redovnu naviku, ali propisana učestalost može zavisiti od modela uređaja i uslova korišćenja.
Za kraj
FID sklopka je mali uređaj sa velikom odgovornošću. U mnogim savremenim stambenim instalacijama koristi se dodatna zaštita od 30 mA, a tip A je često odgovarajući izbor za uobičajene kućne potrošače.
Ipak, nazivna struja, broj polova i raspored zaštitnih uređaja moraju biti usklađeni sa konkretnom instalacijom.
Bezbednost počinje proverom instalacije
Ne oslanjajte se na nagađanje ni na razvodnu tablu koju niko nije pregledao godinama. Pozovite kvalifikovanog električara, proverite postojeću zaštitu i redovno koristite taster TEST prema uputstvu proizvođača. Pravilna ugradnja, održavanje i ispitivanje električne instalacije važni su za bezbednost svih ukućana.
